烟道安装做法

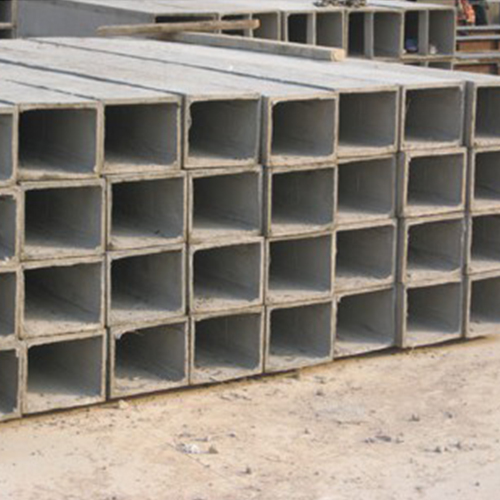

选用合格的成品排气道进行安装，排气道安装在二次结构完成后，在抹灰工程施工前从下往上顺序逐层进行安装固定工作。安装前应整修顶板预留洞，并划出烟道中心线，然后将排风道就位，对准中心线，周边用木楔固定，挂线校直。上下排烟道接合面用水泥砂浆密封，在各楼层洞口处安装二根直径14的钢筋做层托。

烟道安装施工工艺

1、工艺流程：

排气道洞口尺寸位置校正及清理→首层砂浆找平→首层排气道就位→复核标高和校正排气道垂直度→烟道洞口封堵→安放排气道钢筋→上层排气道就位。

2、主要施工方法：

2.1 安装前首先检查烟道，校对型号，清理管道毛边。然后用吊垂通线校正预留孔洞位置是否准确，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。

2.2 烟道安装顺序从下至上安装，首层安装时，先用1：2的水泥浆找平地面，烟边根部座浆，封堵。

2.3 首层烟道安装就位后，复核烟道标高和垂直度，位置调正后用木楔暂时固定四边。

2.4 安装吊模，分两次拆除临时木楔，并对称浇捣C20细石砼。

2.5 然后把两根14圆钢置于烟道顶，（钢筋在承托烟道前，应先在上层烟道下口距烟道外壁30mm处加工深度14mm凹口，使上下烟道接口紧密吻合。）然后安放、调正、固定上层烟道。烟道在楼层处连接平面图如下：

2.6 风帽安装：用M10水泥砂浆将风帽口盖板平置于风帽底座上，应注意盖板中心线与烟道中心线一致，将无动力排气风帽接口钢板圈，对准盖板预留孔，用膨胀螺栓与盖板固定，做防渗处理，再将无动力风帽套在接口钢板圈上用铝铆钉铆固。

2.7 止逆阀安装：本工程采用D型防火止逆阀，止逆阀、止逆接口及其安装底板均为成品.
